| 金網フィルター・ストレーナーは各種メッシュの優れた特性を生かし、冷蔵庫・エアコンをはじめ
「冷やす」「暖める」空調関係の機器に使用される冷媒ガスの経路、或いは油系・水系の流路の中に欠かせぬ濾過機能の重要部品として御使用いただいております。 |
| |
|
主な加工例
|
|
|
金網メッシュの加工
|
|
|
|
抜き絞り |
|

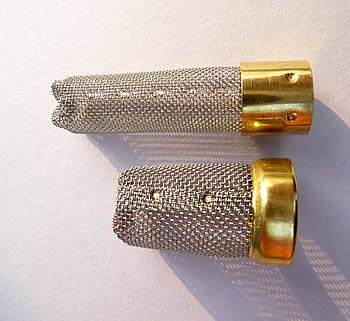

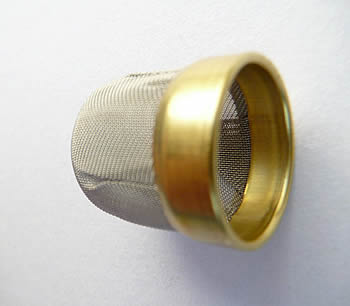

ホルダーリングとのカシメ加工
|
|
|
|
Ｒカシメ
［カシメ強度、抜去力］
5kg/f 〜 80kg/f
抜き絞り金網や筒状の金網と黄銅金具、又はｽﾃﾝﾚｽ金具等とをカシメます |
|

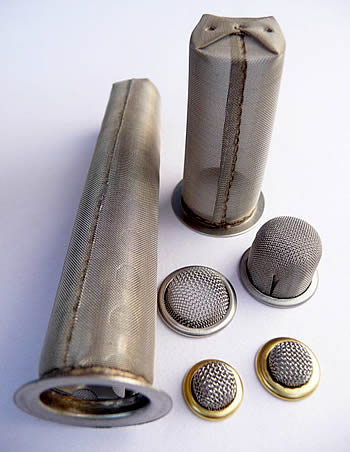

溶接補強加工
|
|
|
|
スポット溶接
ステンレス金網同士或いはステンレス金網と黄銅金具との溶接も可能です。 |
|
スクリーン

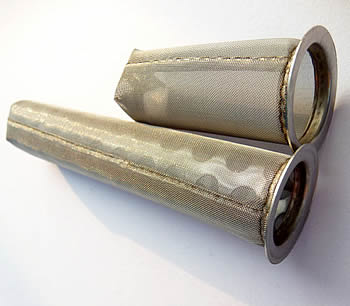

シーム溶接
|
|
|
|
ステンレス金網の合わせ目をシーム溶接（連続スポット溶接）で溶着します。 |
|

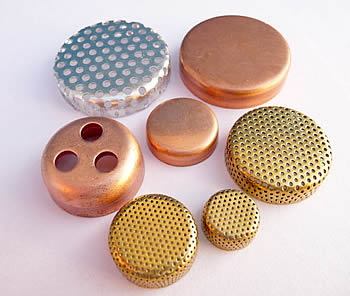

銅キャップ ・ パンチキャップ
|
|
|
|
銅キャップ C1100
外径 φ18〜φ58
ﾊﾟﾝﾁｷｬｯﾌﾟ C2680
材厚 t 0.3 〜 t 0.5
穴径 φ0.5 〜 φ1.0 |
|

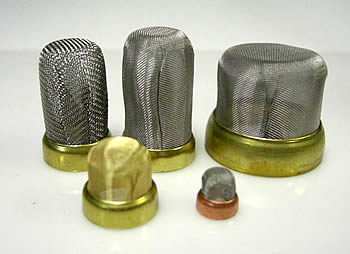

深絞り
フィルター
|
|
|
|
通常の板材の深絞りと異なり、金網をどの程度深く絞れるかは長年のノウハウによるものです。 |
|

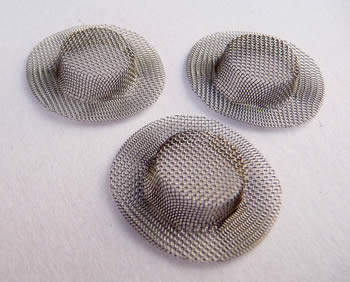

ツバ付きフィルター
|
|
|
|
 |
|
ツバ付きフィルター
寸法表
|
| 外径 |
外径 |
高サ |
ﾘﾝｸﾞ材質 |
アミ材 |
|
目の開き |
| A |
B |
C |
D |
E |
|
|
| φ11 |
φ8 |
6 |
C2680-0 |
φ0.23x 40m/s |
２重ｱﾐ |
0.41mm |
| φ11 |
φ8 |
6 |
C2680-0 |
φ0.23x 40m/s |
|
0.41mm |
| |
|
|
|
φ0.21x 80m/s |
２重ｱﾐ |
0.20mm |
| φ12.3 |
φ8 |
6 |
C2680-0 |
φ0.23x 40m/s |
|
0.41mm |
| |
|
|
|
φ0.06x150m/s |
|
0.11mm |
| φ14 |
φ10 |
10 |
C2680-0 |
φ0.14x 60m/s |
|
0.28mm |
| φ17 |
φ13 |
8 |
sus 304 |
φ0.21x 40m/s |
|
0.43mm |
| φ17 |
φ13 |
8 |
sus 304 |
φ0.21x 40m/s |
|
0.43mm |
| |
|
|
|
φ0.06x150m/s |
3重ｱﾐ |
0.11mm |
| |
|
|
|
φ0.21x 40m/s |
|
0.43mm |
| φ17.8 |
φ14.5 |
15 |
sus 304 |
φ0.21x 40m/s |
２重ｱﾐ |
0.43mm |
| |
|
|
|
φ0.12x 80m/s |
|
0.20mm |
| φ24.5 |
φ20 |
45 |
sus 304 |
φ0.1x 100m/s |
|
0.15mm |
| φ24.5 |
φ20 |
65 |
sus 304 |
φ0.1x 100m/s |
|
0.15mm |
| φ24 |
φ18 |
90 |
sus 304 |
φ0.1x 100m/s |
ﾊﾟﾝﾁﾝｸﾞ 入り |
0.15mm |
|
